| 圖像類型 | 單色 |
| 任務/程序 | 7.2 GB 非依電性閃存 |
| 圖像處理存儲器 | 512 MB SDRAM |
| 額外存儲 | 8 GB SD 卡，在千兆網絡上通過 FTP 提供網絡硬盤 |
| 傳感器類型 | CMOS，全局快門 |

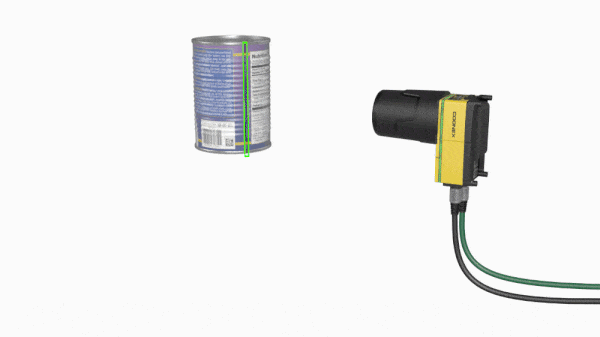

| 分辨率（像素） | 2048 x 1；2048 x 16384（多達 16384 行）可軟件配置，或 1024 x 1；1024 x 16384（多達16384 行）可軟件配置 |
| 線速率 | 66K線/秒（掃描速率15微秒） |
| 鏡頭類型 | 僅 C 接口 |
| 指示燈 LED | SD 卡狀態、合格/失敗 LED燈 和 360 度觀測指示燈環、網絡 LED燈 和錯誤 LED燈 |
| 內置 IO | 1 個專用觸發輸入、1 個輸入、2 個輸出 |
| 編碼器輸入 | 2 個編碼器線路輸入，用于正交支持 |
| 編碼器輸入電壓 | 5-24 VDC |
| 電源 | 24 VDC |
| 工業級 M12 接口 | 電源/IO；以太網；外部光源/控制 (N/A) |
| 保護 | IP67 帶 C 接口鏡頭罩 |
| 網絡通信 | 1G (1000)/100/10 Mbps |
| 機械 | OPC UA、以太網/IP及附加配置文件、PROFINET B類、iQSS、Modbus TCP、SLMP/SLMP掃描儀、IEEE 1588 (CIP Sync)、Rockwell附加配置文件、CC-Link IE Field Basic |
| IEEE 1588 支持 | 時間戳分辨率：通過透明時鐘實現 8 ns 同步準確性：5 ns |
| Rockwell 附加輪廓 | 是 |
| 視覺工具 | 所有型號均包含采用 Patmax 的全套視覺工具套件。PatMax RedLine 可選工具。 |

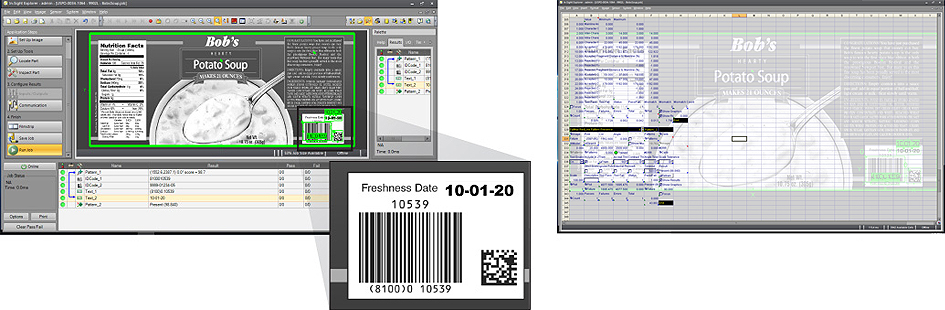

和所有 In-Sight 視覺系統一樣，In-Sight 9902L 使用 In-Sight Explorer™ 軟件和 EasyBuilder® 進行設置并且監控機器視覺檢測。使用分步式設置流程的自動界面，使得無論新手還是經驗豐富的用戶都能快速方便地配置視覺應用。
可通過使用點擊式EasyBuilder 界面解決許多應用問題，同時用戶也可以通過直接訪問視覺工具和通信選項訪問In-Sight 電子數據表以實現終極控制。訪問電子數據表不僅提供編程靈活性以進行必要調整，還能保證您解決所有視覺應用。
In-Sight 視覺處理工具的功能包括提取和處理圖像功能特征以供進一步數據分析和制定決策。In-Sight 視覺工具套件包含：
邊線工具用于檢測零件上的亮暗交接處。邊線工具可用于測量距離，也可用于統計找到的邊線數量。邊線可用于檢測和測量圓和弧。InspectEdge 工具可以跟蹤零件的邊線以檢測缺陷。
缺陷檢測工具包括 Flex Flaw 和 Surface Flaw，用于檢測零件輪廓和表面區域。這些先進的技術能夠適應照明和零件外觀的變化。
在大部分視覺應用中，準確地定位零件是第一步�？的鸵暤膱D案匹配技術，例如 PatMax RedLine，即使對于旋轉、縮放和有照明差異的圖案也能提供準確性和穩定性。
直方圖工具用于根據亮度檢測或監控零件特征。
In-Sight視覺系統提供的PowerGrid和Hotbars讀碼算法，可幫助您實現較高的一維條碼和二維碼讀取率，包括棘手的DPM碼（直接部件標識）。
使用其他視覺工具進行額外處理之前，先使用圖像過濾來突出零件特征或去除特征。對于彩色相機，還可提供24 位真色過濾器。
OCV/OCR 工具分割、提取和培訓字體以對圖像中的字符進行字符識別 (OCR) 和字符驗證 (OCV)�？蛇M(jìn)行字體培訓的工具能夠準確地讀取易混淆背景上的低對比度或間隔不均勻的字符。
在大部分視覺應用中，準確地定位零件是第一步。康耐視的圖案匹配技術，例如 PatMax RedLine，即使對于旋轉、縮放和有照明差異的圖案也能提供準確性和穩定性。
手動調整的高性能鏡頭，在鏡頭大小、光圈和焦距方面可提供靈活的選擇。在整個視野提供均勻的分辨率，使其成為使用廣泛的鏡頭類型。
可提供 X 編碼，高功率 I/O 和外部照明電纜。
符合 IP67 標準的 C 接口鏡頭罩可在惡劣環境中提供保護，并支持更大直徑的鏡頭。另有 30 mm 的擴展器可用于需要更長鏡頭的應用，并可與此 C 接口鏡頭罩配合使用。
I/O 斷路模塊為 In-Sight 系統與電源的連接、采集觸發器、輸出和串聯設備提供了方便。I/O 擴展模塊增加了 In-Sight 系統可用的 I/O 點數量，還提供了完整的 RS-232 信號交換功能。
