| 型號 | DSMax CX 31 mm 遠心 |
| 激光類型 | 2M |
| 波長 | 520 nm |
| 激光輸出 | 最大值 35 mW。 |
| 激光合計功率最大值 | < 40 mW |
| 掃描速率 | 高達12kHz |
| 輪廓點 | 2,000 |
| 線性 | ±F.S. 的 0.1% |
| X 分辨率 | 頂部：0.0146 mm 底部：0.0154 mm |
| Y 分辨率* | 0.015 mm |
| Z 分辨率** | 頂部：0.0025 mm 底部：0.0028 mm |
| 尺寸 | 142.7 (L) x 65 (w) x 133.4 (H) mm。 |
| 重量 | 843 g |
| 外殼溫度 | 0–50 °C |
| 儲存溫度 | -10-60 °C |
| 濕度最大值 | 85%（無冷凝） |
| 環境的 | IP67 |
| 電源需求 | 電壓：+24 VDC (11-30 VDC) 電流：最大值 300 mA 功率：8 W |
| 工作距離 | 51.4-62.3 mm |
| 網絡通信 | 實施 CoaXPress 協議的同軸接口 |
| 沖擊力 | 高達 50 G |
| 振動 | 高達2 G（10–500 Hz，30 分鐘） |
| 認證 | CE、KCC、FDA（激光）；CAN/CSA C22.2 No. 61010-1、UL 61010-1、EN 61010-1；EN 61326-1:2013 |
| 圖像采集卡觸發器 | 輸入電壓限制：Trig+ - Trig - = ±24 VDC 輸入打開：> 6 VDC 輸入關閉：< 2.5 VDC |
| 圖像采集卡編碼器輸入 | 差速器：A+/B+: 5-24V（最大值 500 kHz） A-/B-：反向 (A+/B+) 單端：A+/B+: 5-24V（最大 500 kHz）A-/B-：VDC = ½ (A+/B+) |
DSMax 配備 VisionPro視覺軟件和 Cognex Designer 圖形用戶界面。此功能較強的軟件包可以快速構建和部署全面的視覺應用，同時可以訪問完整的 VisionPro工具庫。
VisionPro 是個人電腦視覺軟件，適用于 Microsoft® Visual Studio® .NET 編程環境。它主要用于設置、部署二維和三維視覺應用 - 無論是使用相機還是圖像采集卡。用戶可以通過 VisionPro 執行各種功能，包括：

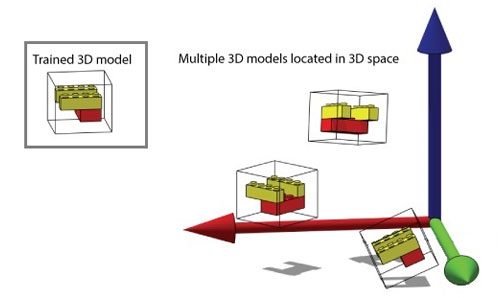

幾何物體定位
檢測
識別
測量
校準

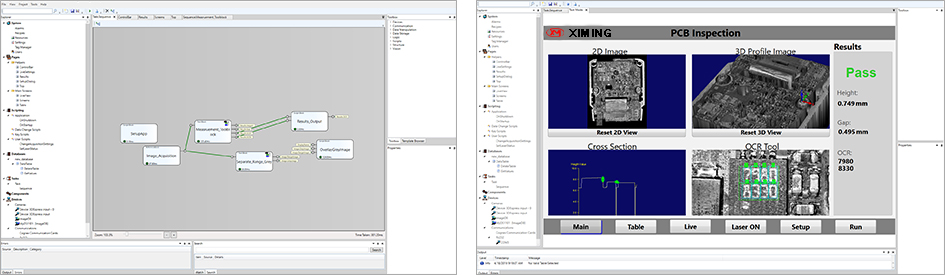

Cognex Designer 是擁有集成 HMI 的圖形化流程圖編程環境，可以將應用決策細分為可管理的任務，以便使用高級功能輕松開發用戶界面。Cognex Designer 還可以：
縮短開發周期
使應用維護和支持更加簡單
簡化應用開發和維護，無需編寫腳本或編程
DSMax 配備康耐視可靠、成熟的 3D 工具集，可用于物體定位、測量和檢測。Cognex Designer 集成開發環境簡化了應用設置，縮短了開發時間。
高度計算器工具將根據參考平面提供物體的真實高度。本例中，工具將相對于外殼來測量 SIM 托盤的高度。

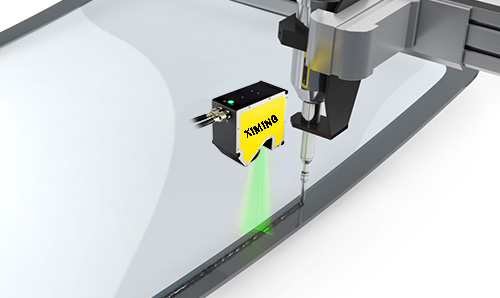

體積計算器工具會收集 3D 圖像的體積數據，提供平放在特定表面上的物體的精確體積。對于左側的圖像，工具會測量涂在天窗上的粘合劑的體積。

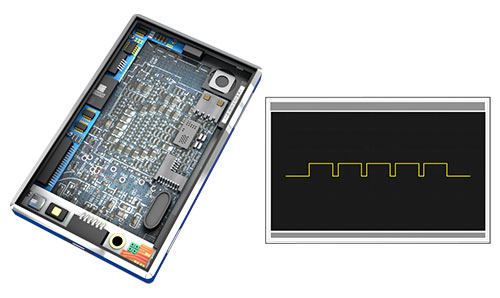

截面工具會提取一層圖像，然后測量該區域的輪廓，以進行維度檢測。本例中，工具將提供組件高度和位置的截面驗證。

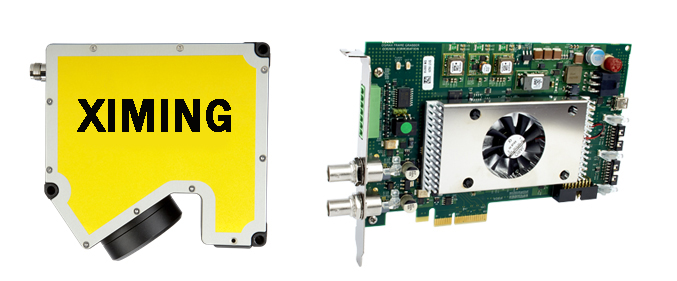

5m IP67 級 CoaXpress 線纜，將 DSMax 連接到圖像采集卡。
RF 適配器通常用于將兩種無法連接的連接器連接起來。某些適配器還可用于保護昂貴設備上的連接器，其連接/斷開循環次數很多。
