3D位移傳感器通過對產品進行三維檢測，優化了產品質量。傳感器經過了工廠校準，其中包含了康耐視機器視覺軟件，同時配備了強大的二維和三維工具套件，其緊湊的 IP65 級設計能夠承受惡劣的工廠環境�？的鸵�3D視覺與獨特的現場校準技術相結合，能夠提供準確的數據，無需擔憂因機械安裝或運動誤差而引發的精度問題，并允許同時使用多條生產線的多個傳感器，從而生成單一高分辨率 3D 圖像。
| 規格 | DS1050 | DS1101 | DS1300 | DS925B |

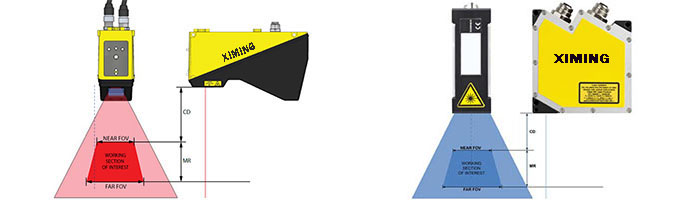

| 近視場 (mm) | 43 | 64 | 90 | 23.4 |
| 遠視場 (mm) | 79 | 162 | 410 | 29.1 |
| 間隙距離 (mm) | 87 | 135 | 180 | 53.5 |
| 測量范圍 (mm) | 76 | 220 | 725 | 25 |
| 激光器類別 | 2M | 2M | 2M | 2M |
| 分辨率 X (mm) | 0.059-0.090 | 0.079-0.181 | 0.101-0.457 | 0.0183-0.0227 |
| 分辨率 Z (mm) | 0.004-0.014 | 0.010-0.052 | 0.016-0.265 | 0.002 |
| 重量 | 700 g | ||
| VC5 控制器 | Intel i5 處理器，精密 I/O 實時通信，207 mm (H) 132.6 mm (W) x 229.5 (L) | ||
| 振動 | 8 gs（10-500 Hz，30 分鐘） | ||
| 軟件 | Cognex Designer 軟件 | ||
| 沖擊力 | 50 gs（11 ms 半正弦脈沖） | ||
| 外殼 | IP65（配有康耐視推薦的 IP65 以太網和電源 I/O 電纜） | ||
| 電源 | 電壓：+24 VDC (22-26 VDC) 電流：最大值 500 mA | ||
| 配件 | 以太網線：5m，IP65 級電源：+ I/O + 編碼器電纜、IP65 級固定支架不銹鋼外殼，食品業 IP69K 級 | ||
| 工作溫度 | 0ºC 至 50ºC（32ºF 至 122ºF） | ||
| 儲存溫度 | -10ºC 至 60ºC（-14ºF 至 140ºF） | ||
| 離散型 I/O 操作限制 | 觸發器輸入電壓限制：- 24 VDC – +24 VDC 輸入打開：> 10 VDC (>6mA) 輸入關閉：< 2 VDC (<1.5 mA) | ||
| 編碼器輸入規格 | 差速器：A+/B+:5-24V（最大 50 kHz）A-/B-：反向 (A+/B+) 單端：A+/B+:5-24V（最大 50kHz）A-/B-：+0VDC=½(A+/B+) | ||
| 掃描速率 | 最高 18KHz | ||
| 最大濕度 | 85%（無冷凝） | ||
| 認證 | CE、SA | ||
| 尺寸 | 93.3 mm - 115.2 mm (H) x 50 mm (W) x 167.06 mm (L) | ||
| 以太網 | 千兆以太網接口 集成鏈路和通信 LED 標準 M12-8 連接器 | ||
| 重量 | 380 g | ||
| VC5 控制器 | Intel i5 處理器，精密 I/O 實時通信，207 mm (H) 132.6 mm (W) x 229.5 (L) | ||
| 編碼器輸入規格 | 單端正交編碼器。 A+/B+ 電壓限值： +5 VDC (TTL); +30 VDC (HTL) 輸入打開時：> 2.4 VDC (TTL); > 11 VDC (HTL) 輸入關閉時：< 0.8 VDC (TTL); < 3 VDC (HTL) A-/B-：+0VDC |
||
| 以太網 | 千兆以太網接口標準 M12-8 母連接器 | ||
| 激光功率 | 8mW（2M 類）405nm 波長 | ||
| 最大濕度 | 5-95%（無冷凝） | ||
| 外殼 | IP65（配有康耐視推薦的 IP65 以太網和電源 I/O 電纜） | ||
| 工作溫度 | 0ºC 至 45ºC（32ºF 至 113ºF） | ||
| 電源 | 電壓：+24 VDC (11-30 VDC) 電流：最大值 500 mA IEEE 802.3af 以太網供電 | ||
| 掃描速率 | 最高 1.2kHz | ||
| 軟件 | Cognex Designer 軟件 | ||
| 儲存溫度 | -20ºC 至 70ºC (-4ºF 至 158ºF) | ||
| 認證 | CE、SA | ||
| 尺寸 | 96 mm (H) x 33 mm (W) x 85 mm (L) | ||
| 配件 | 以太網線：5m，IP65 級電源：+ I/O + 編碼器線，IP65 級 | ||
| 安裝 | 底部和背面各有四個 M5 x 0.8 螺紋安裝孔。DIN 導軌可安裝，使用 DIN 導軌配件或使用兩個金屬板支架的面板支架。 |
| I-ENET 端口 | 1 個用于基于以太網的工業協議通信的 RJ-45 端口。 |
| LAN 端口 | 2 個 RJ-45 以太網端口，10/100/1000 BaseT。IEEE 802.3 TCP/IP 協議。 |
| 支持的康耐視設備 | 康耐視工業 GigE 相機，康耐視 DS1000 系列傳感器 |
| GigE 端口 | GigE Vision 圖像兼容端口與以太網功率 (PoE)。 |
| 執行標準 | CE、FCC、KCC、TÜSÜNRTL、RoHS |
| 圖像處理存儲器 | 8GB SDRAM |
| 工作溫度 | 0°C 至 40°C（32°F 至 104°F）-30°C 至 80°C |
| 冷卻系統 | 無風扇設計 |
| 編碼器輸入 | 4 個非隔離編碼器輸入 |
| 濕度 | 10% – 85%，無冷凝（工作和儲存濕度）。 |
| 外殼 | 壓鑄鋁、鋁板金屬和注塑成型的 ABS 外殼 |
| 輸出 | 16 個光隔離離散型輸出 |
| VGA 端口 | 用于連接顯示器的模擬 VGA、DB15 端口，最大分辨率 1920x1200。 |
| RS-232 端口 | RS-232 端口，1 個 RS-232 端口用于串口通信 |
| VC5 控制器 | Intel i5 處理器，精密 I/O 實時通信，207 mm (H) 132.6 mm (W) x 229.5 (L) |
| 配件 | 以太網線：5m，IP65 級電源：+ I/O + 編碼器線，IP65 級 |
| USB 端口 | 3 個主 USB 2.0 (480 Mb/sec.) 端口，用于連接 HID 設備（鼠標、鍵盤或大容量存儲設備） |
| 輸入 | 8 個光隔離離散型輸入 |
| 儲存溫度 | -30℃ 至 80℃（-22°F 至 176°F） |
| 任務程序存儲器 | 120 或 480GB 非依電性閃存，無限量遠程網絡設備存儲 |
| 尺寸 | 207mm (8.15 in) X 231.9mm (9.06 in) x 133.5mm (5.24 in) |
| 傳感器端口 | 2 個 DB15 端口，用于供電及建立編碼器和觸發器與康耐視 DS1000 系列傳感器的連接。每個端口最大供電為 24VDC，500mA。 |
下列配件可于所有康耐視3D位移傳感器一體化使用
以下配件僅用于 DS1000 系列的集成
以下配件僅用于 DS900 系列的集成
出廠校準的 3D 傳感器測量功能，例如使用實際單位和微米級精度，測量相對任何表面的長度、寬度、高度、傾斜或體積。 觀看右側視頻，了解 DS1000 3D 激光位移傳感器的運作！

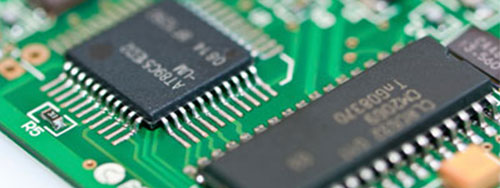

在需要確定電子產品和消費品生產線上組件是否存在、位置和接合時，對小物體進行檢測檢驗和裝配驗證。
驗證食品容器和藥物生產線中物體的形狀、大小和數量、物體體積和數量。
